Hajtott szerszámos CNC esztergálás: Komplex alkatrészek gyártása egy lépésben

Hajtott szerszámos CNC esztergálás: Komplex alkatrészek gyártása egy lépésben

A modern ipari termelés világát a folyamatosan növekvő komplexitás, a szigorodó tűréshatárok és a mindent átható hatékonyságkényszer határozza meg. A globális versenyben azok a gyártóvállalatok maradhatnak talpon, amelyek képesek gyorsabban, pontosabban és gazdaságosabban előállítani egyre bonyolultabb geometriájú alkatrészeket. A fémforgácsolás területén erre a kihívásra az egyik leginnovatívabb és legütőképesebb választ a hajtott szerszámos CNC esztergálás technológiája adja. Ez a megoldás forradalmasította a hagyományos esztergálás és marás közötti határokat, lehetővé téve olyan alkatrészek komplett megmunkálását egyetlen gépben, egyetlen felfogásból, amelyek korábban több gép és számos technológiai lépés összehangolt munkáját igényelték.

Ez a cikk mélyrehatóan vizsgálja a hajtott szerszámos technológia világát. Bemutatja a működési elvét, feltárja a hagyományos eljárásokkal szembeni vitathatatlan előnyeit, és rávilágít azokra az iparágakra, ahol ez a "Done-in-One" (egy lépésben kész) filozófia már ma is a versenyképesség záloga. Fedezzük fel, hogyan válik egy CNC eszterga egy multifunkciós megmunkálóközponttá, és hogyan teszi lehetővé komplex alkatrészek gyártását valóban egyetlen, megszakítás nélküli folyamatban.

1. fejezet: A Hagyományos Megmunkálás Korlátai – Miért Volt Szükség Változásra?


Ahhoz, hogy teljes mértékben megértsük a hajtott szerszámos technológia jelentőségét, először idézzük fel a hagyományos forgácsolási folyamatot egy olyan alkatrész esetében, amely esztergált és mart felületeket egyaránt tartalmaz. Egy tipikus példa lehet egy tengely, amelyen ékpálya, rögzítéshez szükséges lapolások és keresztfuratok is találhatók.

A klasszikus gyártási sorrend a következőképpen nézett ki:

  1. Esztergálás: A nyersanyagot befogják egy CNC esztergába, ahol kialakítják a hengeres, kúpos és egyéb forgásszimmetrikus felületeket.

  2. Áttelepítés: Az esztergált alkatrészt kiveszik a gépből, majd átszállítják egy marógéphez. Ez a lépés önmagában is időigényes, és logisztikai szervezést igényel.

  3. Marás: Az alkatrészt precízen be kell fogni és be kell mérni egy marógépben. Ezt követően kimarják rajta az ékpályát és a lapolásokat.

  4. További áttelepítés (opcionális): Ha a marógép nem alkalmas a furatok elkészítésére, az alkatrész egy fúrógépre kerül, ahol elkészítik a keresztfuratokat.

  5. Többszöri beállítás: Minden egyes új gépben történő felfogás (pozicionálás és rögzítés) magában hordozza a pontatlanság kockázatát. A felületek egymáshoz viszonyított helyzete (koncentricitás, merőlegesség) minden átfogásnál sérülhet.

Ez a többlépcsős folyamat számos hátránnyal jár:

  • Hosszú átállási idők: A gépek közötti szállítás, a munkadarab ki- és befogása, valamint az újbóli beállítása rendkívül időigényes, "nem termelő" időt jelent, ami drasztikusan növeli a teljes átfutási időt.

  • Pontossági hibák halmozódása: Minden egyes új felfogás egy újabb hibaforrás. A különböző gépeken készült felületek közötti precíz geometriai kapcsolatok biztosítása rendkívül nehéz és költséges.

  • Logisztikai komplexitás: Több gép munkáját kell összehangolni, ami növeli a gyártástervezés bonyolultságát és a "félkész" termékek raktározási igényét.

  • Nagy hely- és beruházásigény: Külön esztergára, marógépre és esetleg fúrógépre van szükség, ami jelentős alapterületet foglal el és magas beruházási költséggel jár.

  • Fokozott emberi erőforrás igény: A folyamat több gépkezelő közreműködését vagy egyetlen operátor folyamatos figyelmét igényli az áttelepítések során.

A piac egyre inkább olyan megoldást követelt, amely kiküszöböli ezeket a hátrányokat, és egyetlen, integrált folyamatba sűríti a különböző technológiákat.


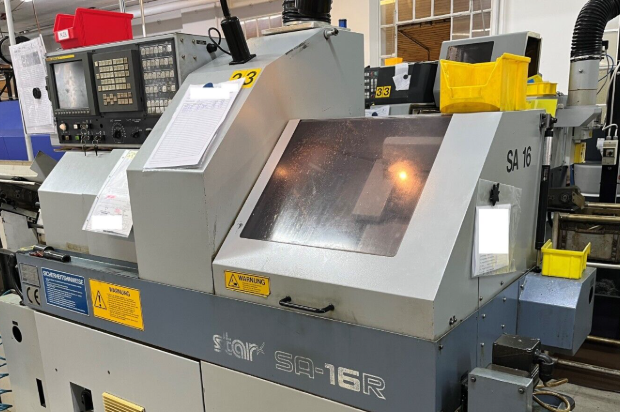

2. fejezet: Mi is az a Hajtott Szerszám? – A Technológia Működési Elve


A hajtott szerszámos CNC eszterga zsenialitása abban rejlik, hogy ötvözi az eszterga és a marógép képességeit. A technológia lelke a speciális szerszámtartó, az úgynevezett hajtott szerszám, és a gép azon képessége, hogy a főorsóját pozicionálni tudja.

A kulcselemek:

  1. A CNC Eszterga Alapfelépítése: A kiindulási alap egy modern CNC eszterga, amely rendelkezik egy főorsóval (amely a munkadarabot forgatja) és egy revolverfejjel (tool turret), amely a különböző forgácsoló szerszámokat (esztergakéseket, fúrókat) tartja és váltogatja.

  2. A Hajtott Szerszám (Live Tool): A revolverfej bizonyos állásai (állomásai) nem csupán statikus szerszámbefogók, hanem egy belső hajtásrendszerhez csatlakoznak. Az ide behelyezett hajtott szerszámtartók valójában miniatűr, önálló motorral rendelkező maróorsók. Amikor a revolverfej az adott hajtott szerszámot a megmunkálási pozícióba fordítja, egy mechanikus kuplung összekapcsolja a szerszámtartót a revolverfej belső motorjával, ami forgásba hozza a befogott maró- vagy fúrószerszámot.

  3. A C-tengely (Főorsó Pozicionálás): A technológia másik kulcsa a főorsó vezérlése. A hagyományos esztergálás során a főorsó nagy sebességgel forog. Hajtott szerszámos műveleteknél azonban a főorsó forgása leáll, és egy precízen vezérelhető, pozicionálható forgó tengelyként, úgynevezett C-tengelyként funkcionál. Ez lehetővé teszi, hogy a munkadarabot bármilyen szöghelyzetbe beállítsuk a marási vagy fúrási műveletekhez. Például egy palástmaráshoz a C-tengely folyamatosan, lassan forog, szinkronban a maró mozgásával.

  4. Az Y-tengely (Opcionális, de nagy jelentőségű): A még nagyobb rugalmasság érdekében a fejlettebb gépeket Y-tengellyel is felszerelik. Ez a tengely lehetővé teszi a revolverfejnek, hogy a munkadarab középvonalára merőlegesen, függőleges irányban is elmozduljon. Y-tengely nélkül a középvonaltól eltérő (off-center) marásokat vagy fúrásokat csak a C-tengely és az X-tengely (átmérő irányú mozgás) komplex, interpolált mozgásával lehetne elvégezni. Az Y-tengely leegyszerűsíti ezeket a műveleteket, növeli a pontosságot és a gép képességeit, lehetővé téve például sík felületek egyszerűbb marását.

A folyamat összefoglalva: A munkadarabot befogják a főorsóba. A gép elvégzi a hagyományos esztergálási műveleteket. Ezt követően a főorsó leáll és C-tengelyként működik. A revolverfej beforgat egy hajtott szerszámot (pl. egy ujjmarót), amely forogni kezd, és a gép X, Z (és Y) tengelyeinek mozgásával elvégzi a marási, fúrási vagy menetfúrási műveleteket a most már álló vagy pozicionált munkadarabon. Mindez anélkül, hogy a munkadarabot kivennék a gépből.


3. fejezet: A Hajtott Szerszámos Esztergálás Vitathatatlan Előnyei


A technológia elméletének megértése után nézzük meg azokat a gyakorlati előnyöket, amelyek a hajtott szerszámos esztergálást a modern gyártás egyik alappillérévé tették.

  • A "Done-in-One" filozófia és a drasztikusan csökkentett átfutási idő: Ez a legfontosabb előny. Azáltal, hogy minden megmunkálási lépés egy gépben, egy felfogásból történik, teljesen megszűnnek a gépek közötti szállítási és várakozási idők. A nyersanyagból gyakorlatilag kész alkatrész készül, ami napokkal vagy akár hetekkel is lerövidítheti a teljes gyártási átfutási időt.

  • Kivételes pontosság és ismételhetőség: Mivel a munkadarabot nem kell újra és újra befogni, kiküszöbölhető a beállítási hibák halmozódása. Az esztergált és mart felületek egymáshoz viszonyított geometriai pontossága (pl. egy furat központossága egy esztergált átmérőhöz képest) nagyságrendekkel javul. Ez különösen kritikus a nagy precizitást igénylő iparágakban.

  • Alacsonyabb gyártási költségek: Bár egy hajtott szerszámos CNC eszterga beruházási költsége magasabb, mint egy alapgépé, a teljes költségstruktúrát vizsgálva jelentős megtakarítás érhető el. Csökken a munkaerőköltség (kevesebb gépkezelői beavatkozás), a logisztikai költség, és a selejt aránya is, a nagyobb pontosság miatt.

  • Kisebb helyigény és egyszerűbb gyártásirányítás: Egy multifunkciós gép helyettesíthet két vagy három hagyományos gépet, ezzel értékes alapterületet szabadítva fel a gyártócsarnokban. A gyártástervezés is lényegesen egyszerűbbé válik, hiszen nem kell több gép kapacitását és ütemezését összehangolni.

  • Ideális alap az automatizáláshoz: A "Done-in-One" elv tökéletesen alkalmassá teszi a technológiát a teljes automatizálásra. Rúdadagolóval (bar feeder) és kész darab elkapóval (parts catcher) felszerelve a gép képes hosszú órákon, akár egy teljes "szellem-műszakon" keresztül emberi felügyelet nélkül termelni, ami hatalmas termelékenységnövekedést jelent.

  • Nagyobb tervezési szabadság: A technológia lehetővé teszi olyan komplex alkatrészek gazdaságos gyártását, amelyek korábban több, bonyolult felfogást igényeltek volna. Ez nagyobb szabadságot ad a tervezőmérnököknek, hogy optimalizált, funkcionálisabb alkatrészeket hozzanak létre.


4. fejezet: Tipikus Alkalmazások és Iparági Jelentőség


A hajtott szerszámos technológia sokoldalúsága révén szinte minden iparágban jelen van, ahol fém alkatrészeket gyártanak. Néhány tipikus példa:

  • Autóipar: Tengelyek, csatlakozók, szelepek és egyéb alkatrészek, amelyeken ékpályák, lapolások, keresztfuratok és menetes furatok találhatók.

  • Repülőgépipar: Nagy szilárdságú, egzotikus ötvözetekből készült precíziós alkatrészek, ahol a pontosság és a megbízhatóság életbevágóan fontos.

  • Orvostechnika: Sebészeti implantátumok (pl. csontcsavarok), fogászati alkatrészek és diagnosztikai eszközök komponensei, amelyek biokompatibilis anyagokból, rendkívül szigorú tűrésekkel készülnek.

  • Hidraulika és pneumatika: Szeleptömbök, csatlakozók, munkahengerek alkatrészei, amelyeken számos csatlakozó furat, tömítő felület és rögzítési pont található.

  • Általános gépgyártás: Bármilyen forgó alkatrész, amely további, nem forgásszimmetrikus megmunkálást igényel, a hajtott szerszámos esztergálás ideális jelöltje.


A Jövő Perspektívái és az Ipar 4.0


A hajtott szerszámos technológia fejlődése nem áll meg. A jövő a még szorosabb integráció és az intelligens gyártás irányába mutat. A gépek egyre inkább az Ipar 4.0 koncepció részévé válnak, ahol a beépített szenzorok folyamatosan monitorozzák a vágási folyamatot és a szerszámok állapotát, lehetővé téve a prediktív karbantartást. A CAM (Computer-Aided Manufacturing) szoftverek fejlődése tovább egyszerűsíti ezeknek a komplex, több tengelyes gépeknek a programozását. A robotizált ki- és berakodás pedig a teljesen autonóm gyártócellák alapját képezi.

Összegzés

A hajtott szerszámos CNC esztergálás mára a fémforgácsolás egyik megkerülhetetlen technológiájává vált. Nem csupán egy inkrementális fejlesztés, hanem egy paradigmaváltás, amely alapjaiban változtatta meg a komplex alkatrészek gyártásáról alkotott képünket. Azáltal, hogy egyetlen gépben, egyetlen felfogásból egyesíti az esztergálás, marás, fúrás és menetfúrás műveleteit, választ ad a modern ipar legégetőbb kihívásaira: a pontosság növelésére, a ciklusidők csökkentésére és a gyártási folyamatok maximális racionalizálására. A "komplex alkatrészek gyártása egy lépésben" ma már nem egy távoli jövőkép, hanem egy kézzelfogható, gazdaságos és hatékony valóság, amelyet ez a kivételes technológia tett lehetővé.
